水電球閥系列新產品是我公司根據國家水利發電行業的需求，專門針對高水頭（一般落差在200M以上）的中、小水電站而研發的新產品，該產品適合于泥沙含量較高的水質的沖擊式水輪發電機組，作為沖擊式機組的專用進水閥。液動水電球閥主要適用介質為含泥沙的水，度-28~150的水電站進水管道上作為啟閉裝置，只能全開、全關，不能作調節用，具有流阻小、啟閉靈活、安全可靠、操作方便等優點。

采用金屬密封結構，設計有工作密封和檢修密封，操作力矩小，密封比壓適中、密封可靠、動作靈敏、液動控制易于實現自動控制，使用壽命長，驅動方式可電動、液動、手動等，可現場操縱，也可匹連PLC實現遠控制或計算機控制。根據客戶需要，閥門可配帶有油壓裝置、球閥控制柜、漏油裝置等附件。

結構及作用原理

液動水電球閥的整套裝備主要由主球閥、閥前短管、伸縮節、旁通管路、旁通閥、排污閥、傳動機構、液壓系統及其泵站，電控制系統等十部分組成。

液動球閥（主閥）上游通過閥前短管與進水管道焊接。下游通過調整伸縮節與水輪機蝸殼連接，以便于安裝和檢修液動球閥（主閥）。

主閥主要由中閥體、左閥蓋、右閥蓋、上游檢修密封，下游工作密封、球體、密封圈、電動旁通球閥、手動旁通球閥、排污閘閥、上閥桿、閥桿滑動軸承等主要部件組成。

閥前短管，伸縮節主要由伸縮體、伸縮套、壓板、伸縮定位螺栓等主要部件組成。

在球閥的上、下游密封環上，分別設置了位置行程開關，通過電路接至中央控制室后，能夠準確地了解密封環所處狀態，以便能夠準確地操作接力器開關閥門。

操作機構為液壓操作機構（直缸接力器），直缸接力器為活塞--撥叉機構，設置有手動鎖定裝置、主閥位置信號指示裝置以及手動鎖錠投入或撥出信號指示裝置。

手動鎖定裝置能抵擋接力器的最大操作壓力，避免閥門誤操作。在接力器的開關兩個進油口處分別設置了兩個節流閥，使閥門的開啟和關閉時間可以根據顧客要求進行調節。

說明：

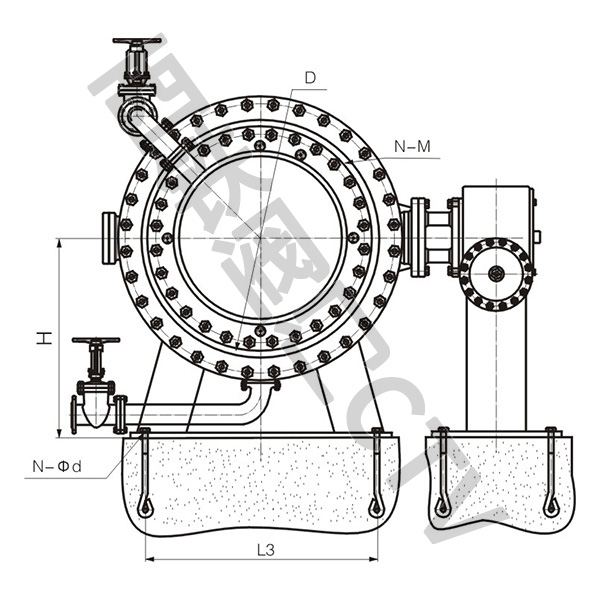

該產品的外形尺寸和具體技術參數，根據不同的要求進行具體設計，具體數據可與我廠技術部門聯系。液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。手動泵用于系統調試和特殊工況下的閥門啟閉。

蓄能器式系統中，蓄能器為閥門的啟閉提供主動力源。蓄能器型系統中，兩個蓄能器互為備用，為閥門關閉提供主動力源。

液壓系統電磁換向閥控制特征一般為正作用型，即：電磁閥得電球閥開閥、電球閥關閥；反之則為反作用型，即電磁閥失電球閥關閥。常規配套電磁換向閥為正作用型，采用反作用型應在訂貨時說明。

液動水電球閥分為：軟密封水電球閥和硬密封水電球閥。軟密封水電球閥主要適用于水質清潔、無泥沙、石英等雜質較低的電站；密封可靠，它在截斷水流后，不會有任何泄露。硬密封水電球閥：主要適用于水質清潔、無泥沙、石英等雜質較高的電站；使用壽命長。硬密封水電

球閥采用金屬硬面密封，活塞式密封環雙面止水的結構形式，分上游檢修密封和下游工作密封；球體的上下游密封位置均設置了不銹鋼密封球冠；主閥關閉時，在液壓系統的作用下推動密封環與其球冠壓緊實現密封；主閥開啟時，液壓系統的作用下推動密封環離開球冠，實現開啟，無摩擦。正常關閉球閥時，下游工作密封環封閉，順利止水。在檢修下游機組或更換下游工作密封時，則上游檢修密封球關閉，并采用機械鎖定裝置鎖緊。

球閥操作機構為液壓操作機構（直缸接力器），主閥設有閥門開關位置指示裝置；球閥設有開啟和關閉的位置信號裝置，并與控制柜和中央控制室連接；閥門開啟和開關閥以便能夠準確地操作接力器開關閥門；更能夠準確地了解主閥的開關狀態，準確地控制和操作主閥開啟和關閉。

液動球閥（主閥）上游通過閥前短管與進水管道焊接，下游通過調整伸縮節與水輪機蝸殼連接，以便安裝和檢修液動球閥（主閥）伸縮節調整范圍為0~50mm電動球閥（次閥也可手動）設置在旁通管道，其目的在開啟主閥前使閥門上下游端的壓力平衡，減小主閥啟閉力矩。電動球閥的控制系統和開啟、關閉信號直接接入中央控制室。

在主閥的上下游密封環上，分別設置了位置行程開關，通過電路接至中央控制室，便能夠準確地了解主上下游的密封環所處的狀態；以便能夠準確地控制和操作上下游的密封環、主閥開啟和關閉。

在短節設置有DN100的楔式閘閥，在壓力鋼管向下游水輪機充水時，該閥門完全打開；和在檢修下游機組或更換下游工作密封時關閉，便于下游的維修。

在球閥底部設置有DN100mm，PN2.5Mpa的手動閘閥，用于在檢修水輪機等時充分排除閥門體腔內的污物和蝸殼內的積水。

在接力器的開關兩個進油口處分別設置了兩個節流閥，使閥門的開啟和關閉時間可以根據顧客要求進行調節。

引用標準

技術制造按GB12237的規定

檢驗和試驗按JB/T9092的規定

法蘭尺寸按JB79的規定

結構長度按GB12221的規定

管線球閥JB/T7745-95

大中型水輪機進水閥門基本枝墳條件GB/T14478-93；

堆焊GB1224
